Resonancia Magnética Nuclear

Técnicas

Stacks Image 30368
La técnica espectroscópica de Resonancia Magnética Nuclear (RMN) representa una de las técnicas analíticas más importantes en la determinación estructural de compuestos químicos.

Se fundamenta en las propiedades magnéticas de los núcleos atómicos, en base a la interacción del momento magnético nuclear con un campo magnético externo, que conduce a la generación de diferentes niveles energéticos. La respuesta a la transición entre estos niveles por la absorción de energía de radiofrecuencia por parte de los núcleos atómicos, puede ser detectada, amplificada y registrada en lo que sería una línea espectral o señal de resonancia. De esta forma se generan los espectros de RMN para compuestos con núcleos de momento magnético distinto de cero, entre los que se encuentran el protón (1H), y otros como 13C, 14N, 15N, 19F, 31P, etc. Para un mismo tipo de núcleo, las frecuencias de resonancia son distintas ya que los entornos químicos son diferentes, de aquí se define el desplazamiento químico (δ). La información molecular se obtiene de una variedad de espectros obtenidos de los diferentes tipos de experimentos de RMN.

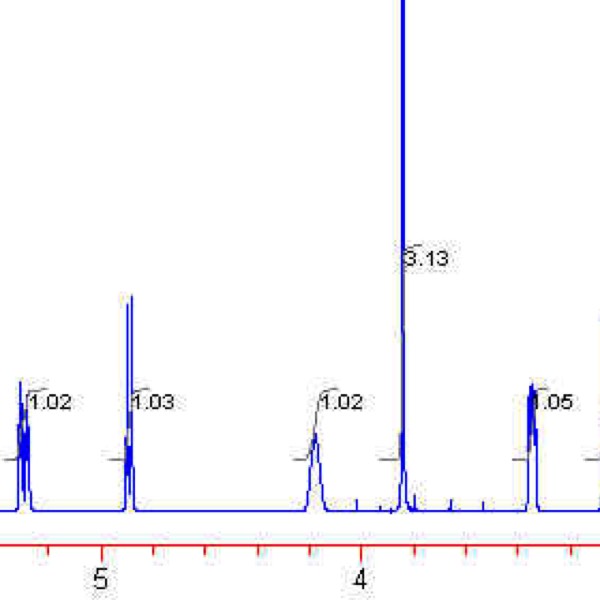

En espectroscopía de RMN de 1H (1H-RMN), el área de una señal de resonancia es proporcional al número de núcleos que producen esa señal, lo que permite su integración. Además, no todas las líneas espectrales son simples (singletes), sino que como resultado de acoplamientos entre espines nucleares de núcleos vecinos se producen desdoblamientos de señales, separados por una frecuencia característica o constante de acoplamiento (J).

En los experimentos bidimensionales homonucleares se pueden separar en las dos dimensiones estas dos interacciones diferentes (desplazamientos químicos y constantes de acoplamiento), o correlacionar núcleos acoplados escalarmente, o estudiar distancias entre protones, etc. Y si se trata de experimentos bidimensionales heteronucleares, según el tipo de experimento, proporcionan diferente información, como por ejemplo, correlaciones a través de acoplamiento escalar a un enlace entre un protón y el heteronúcleo al que está directamente unido, o correlaciones entre un protón y un heteronúcleo situado a una distancia de 2 o 3 enlaces, etc.

Los experimentos de RMN de líquido (en disolución), que realizamos más frecuentemente en los espectrómetros de RMN de 400 MHz (9.4 Tesla) son los que se relacionan a continuación:

Experimentos 1D


  • 1H
  • 1H Homodec
  • 1H con supresión del disolvente
  • 13C
  • 13C DEPT
  • 15N
  • 19 F
  • 31P
  • Noesy 1D Selectivo
  • Tocsy 1D Selectivo

Experimentos 2D



Homonucleares:
  • COSY
  • NOESY
  • TOCSY
  • ROESY

Heteronucleares:
  • HMQC
  • HSQC
  • HSQCEdit
  • HMBC

Experimentos a Temperatura Variable


  • De 150 a 423 K
Sin embargo, podemos llevar a cabo otros experimentos de RMN siempre que la instrumentación lo permita.

Aplicaciones

Stacks Image 30390
Elucidación estructural (confirmación, identificación e investigación de estructuras)
  • Productos naturales.
  • Química orgánica: Herramienta analítica de elección para la síntesis química.

Estudio de procesos dinámicos

  • Cinética de reacciones químicas.
  • Equilibrio químico.

Diseño de fármacos basado en la estructura
  • Stacks Image 32233
  • Stacks Image 32236
  • Stacks Image 32239

Equipamiento

El equipamiento disponible en la Unidad es el siguiente:
  • Stacks Image 32023

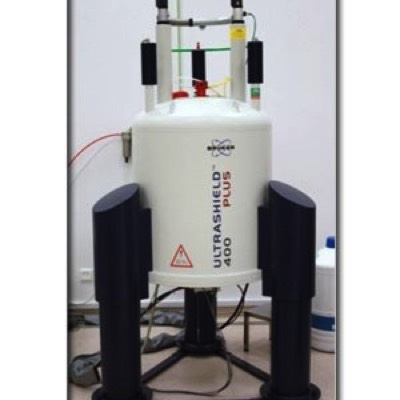

    Espectrómetro RMN 400 Plus Avance II (Bruker)

    Stacks Image 32028

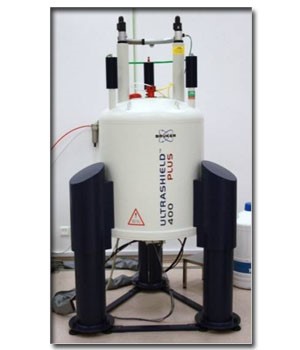

    Espectrómetro de RMN 400 Plus Avance III Bruker.
    Sonda BBO.
    Gradiente en Z.
    Unidad de temperatura variable.
    Cambiador automático de muestras de 16 posiciones
    Close
  • Stacks Image 32220

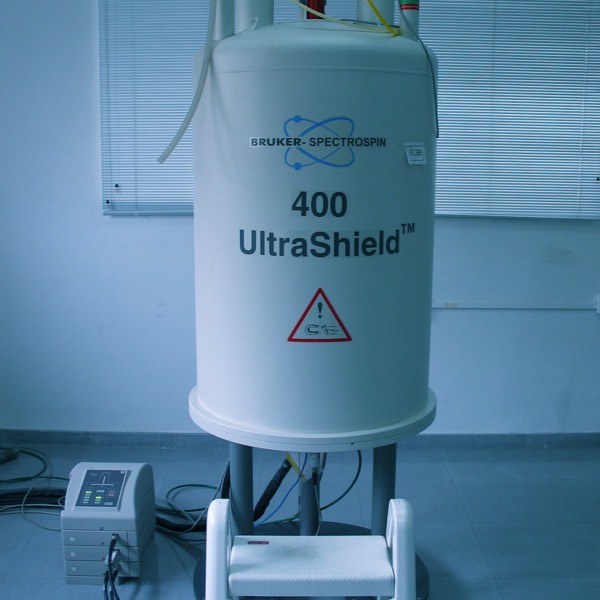

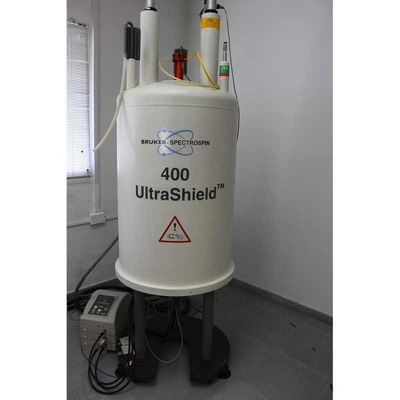

    Espectrómetro RMN 400 DRX Avance (Bruker)

    Stacks Image 32225
    Espectrómetro de RMN 400 DRX Avance Bruker.
    Sonda BBI.
    Gradiente en Z.
    Unidad de temperatura variable.
    Close
  • Personal

    ¡Bienvenido!

    Ana Agüera Suarez

    Técnico Responsable
    Licenciada en Farmacia. Master en Atención Sanitaria al Medio Ambiente. Experiencia en diseño y síntesis de fármacos. Inglés C1, Francés A2.
    TELÉFONO
    +34 952134103
    CORREO
    amaguera@uma.es
    DIRECCIÓN
    Bulevar Louis Pasteur 33
    Edificio SCAI
    Planta Sótano BS-03
    290171-Málaga
  • Información adicional

  • Portafolio de servicios

    • RMN001 Experimento 1D 1H con operador.
    • RMN002 Experimento 1D 31P con operador.
    • RMN003 Experimentos/hora con operador.
    • RMN004 Noche con operador.
    • RMN005 Fin de semana con operador.
    • RMN006 Experimento 1D 1H sin operador.
    • RMN007 Experimento 1D 31P sin operador.
    • RMN008 Experimentos/hora sin operador.
    • RMN009 Noche sin operador.
    • RMN010 Fin de semana sin operador.
    • RMN011 Preparación de muestras en CDCl3.
    • RMN012 Preparación de muestras en D2O.
    • RMN013 Preparación de muestras en DMSO-D6.
    • RMN014 Preparación de muestras en Acetona-D6.
    • RMN015 Preparación de muestras en CD3OD.
    • RMN016 Preparación de muestras en C6D6.
    • RMN017 Preparación de muestras adición de D2O.
    • RMN018 Preparación de muestras completar volumen CDCl3.
