Análisis de Materiales con Láser

Técnicas

Stacks Image 32024
Ensayos de laboratorio mediante la técnica LIBS (laser-induced breakdown spectroscopy) usando como fuente de excitación láseres de alta potencia.
Diseño y desarrollo de sensores portátiles, que permiten analizar in-situ muestras que no pueden ser desplazadas al laboratorio. Distintas alternativas basadas en plataformas móviles, equipos de mano o guiado por fibra óptica han permitido completar con éxito análisis en entornos reales (análisis subacuático, monitorización en factorías bajo entornos hostiles, caracterización de cuevas y entornos subterráneos, escenarios urbanos…).
El laboratorio dispone de infraestructura y personal formado para proporcionar soporte científico-técnico a otros grupos de investigación y empresas tecnológicas interesadas

Aplicaciones

Stacks Image 32033
Mediante la aplicación de ablación láser y el estudio de la emisión del plasma obtenido, usando la espectroscopía de emisión atómica podemos llevar a cabo diferentes tipos de análisis sobre el material.

De forma general, el laboratorio es capaz de abordar de forma sencilla problemas relacionados con:
  • Análisis elemental cualitativo y semicuantitativo de una muestra de cualquier naturaleza (¿cuál es la composición elemental?).
  • Análisis de superficies e interfases (¿cómo varía la composición elemental de la superficie respecto del interior?).
  • Estudios de distribución elemental lateral (¿es homogénea nuestra muestra en todas sus dimensiones espaciales? ¿podemos caracterizar variaciones en la composición en puntos específicos?).
La infraestructura y dotación del laboratorio ha permitido abordar algunos problemas de difícil (o imposible) solución mediante otras técnicas, entra las que destacan:
  • Análisis a distancia, en zonas de difícil acceso o restringidas por motivos de seguridad (control de calidad directo de coladas de aceros a alta temperatura en plantas siderometalúrgicas; monitorización de contaminación atómica en fachadas de edificios de elevado valor patrimonial; test de discriminación de sustancias explosivas a distancia).

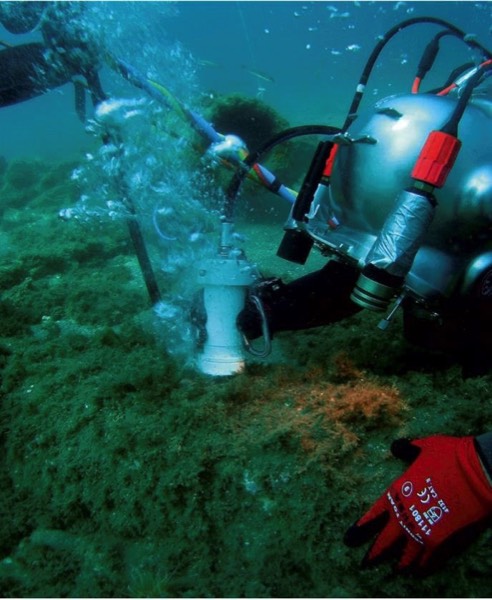

  • Análisis químico subacuático hasta 30 m de profundidad (análisis de objetos presentes en naufragios; control de calidad de cables de fibra óptica u hormigones en infraestructuras portuarias o en mar abierto; estudio de presencia de metales pesados en entubaciones o testigos de sondeo en obra civil).
  • Análisis portátil, en situaciones en las que hay que desplazarse a dónde esté la muestra cuando la muestra no puede venir al laboratorio (piezas en museos; campañas de campo; monitorización in-situ de vertidos, entre otros).
  • Stacks Image 32385
  • Stacks Image 32388
  • Stacks Image 32391

Equipamiento

Equipamiento disponible:
  • Stacks Image 32053

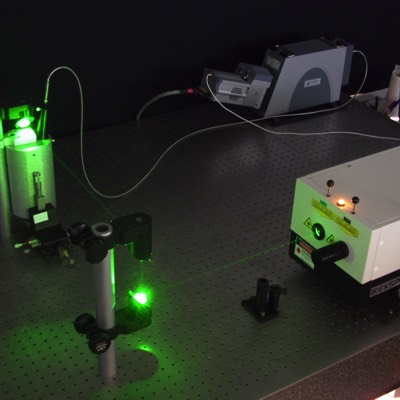

    Analizador LIBS genérico

    Stacks Image 32055
    Integrando la tecnología LIBS en una mesa óptica, este equipo permite obtener información elemental semicuantitativa de la superficie de la muestra. LIBS en modo local es aplicable a cualquier tipo de materiales (metales, aleaciones, minerales, cerámicas, polímeros…

    Tipo de análisis LIBS: muestreo genérico, perfil lateral (resolución 500 micras) y perfil en profundidad (resolución del orden de la micra)

    Este equipo utiliza un láser de Nd:YAG como fuente de excitación para la obtención de espectros LIBS (rango espectral 200-900 nm).
    Close
  • Stacks Image 30720

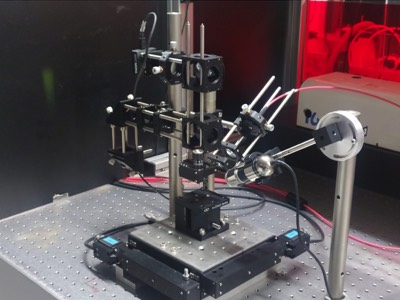

    Analizador MicroLIBS

    Stacks Image 30665
    El analizador permite obtener imágenes en 2D de un elemento en cualquier tipo de matriz sólida, independientemente de su composición química, con una resolución de hasta 50 micras.
    Tipo de análisis LIBS: microanálisis (resolución <500 micras) y mapa químico 2D (24 x 24 m2).
    Este equipo utiliza un láser de Nd:YAG como fuente de excitación, el cual es enfocado a través de un objetivo de microscopio para obtener cráteres por debajo de 500 micras.
    Close
  • Stacks Image 32156

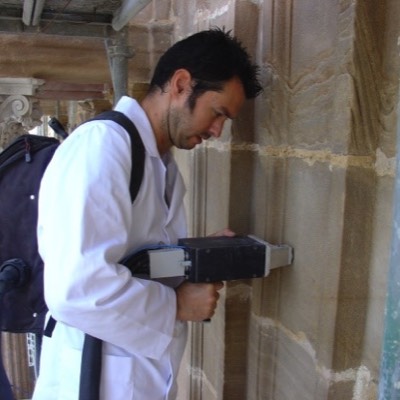

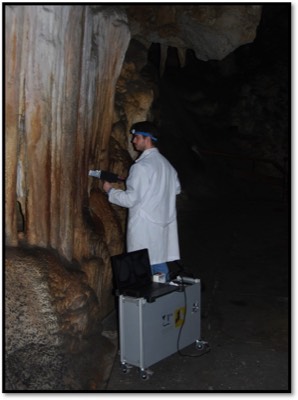

    Sensor LIBS portátil

    Stacks Image 32168
    Tecnología LIBS integrada en una pistola láser transportable a cualquier tipo de entorno real, permitiendo el análisis in situ de muestras de cualquier naturaleza. La mínima destrucción de la muestra hace que sea especialmente aplicable al análisis de patrimonio histórico.

    Tipo de análisis LIBS: muestreo genérico.

    Este equipo utiliza un láser de Nd:YAG como fuente de excitación, el cual es enfocado en la punta de la pistola de manera que para el análisis, solo se necesita tener contacto con la muestra.
    Close
  • Stacks Image 32188

    Sensor Aqualas

    Stacks Image 32207
    Plataforma LIBS para el análisis de objetos sumergidos en entornos submarinos hasta 30 m de profundidad. Este sensor permite obtener respuesta analítica LIBS en tiempo real de materiales sólidos bajo agua.

    Tipo de análisis LIBS: muestreo genérico LIBS subacuático.

    La plataforma, transportable a la superficie de un barco, utiliza un láser de Nd:YAG como fuente de excitación, el cual es guiado por una fibra óptica de 50 m hasta una sonda. El contacto directo de la sonda con el material origen de estudio permite la obtención de espectros LIBS.
    Close
  • Stacks Image 32104

    Sensor Raman portátil

    Stacks Image 32070
    Inspector Raman Deltanu es un equipo comercial indicado para el análisis in situ de la composición molecular de los materiales mediante espectroscopia Raman.

    Este equipo utiliza un láser de diodo como fuente de excitación de longitud de onda de 785 nm.
    Close
  • Personal

    ¡Bienvenido!

    Paricia Lucena Navarro

    Técnico Responsable
    TELÉFONO
    +34 951953017‬
    CORREO
    plucena@uma.es
    DIRECCIÓN
    Jiménez Fraud, 4
    Edificio UMALASERLAB
    29010-Málaga
  • Portafolio de servicios

    • AML001 Preparación basica de muestra (corte, pulido,…).
    • AML002 Preparación específica de muestra (montaje personalizado).
    • AML003 Análisis elemental directo con microsonda láser (LIBS): muestreo genérico.
    • AML004 Análisis elemental directo con microsonda láser (LIBS): microanálisis.
    • AML005 Análisis elemental directo con microsonda láser (LIBS): perfil lateral.
    • AML006 Análisis elemental directo con microsonda láser (LIBS): perfil en profundidad.
    • AML007 Análisis elemental directo con microsonda láser (LIBS): mapa químico 2D.
    • AML008 Análisis elemental directo con sonda LIBS portátil.
    • AML009 Análisis elemental directo con sonda LIBS subacuática.
    • AML010 Elaboración de informe visado.
    • AML011 Uso de cámara de vacío térmica (TVC) con atmósfera controlada.
    • AML012 Uso de cámara de vacío térmica (TVC) con atmósfera controlada e iluminador UV A/B/C.
