Taller de Mecanizado

Técnicas

Stacks Image 30368
El Taller de Mecanizado ofrece el Servicio de Diseño, Fabricación y Montaje de prototipos para la Investigación y equipamiento para laboratorios docentes y de investigación, también si nuestros medios los permiten podemos modificar, adaptar o reparar equipos ya existentes.

Para ello estamos dotados de máquinas de conformado por arranque de viruta, como son tornos y fresadoras manuales y CNC, equipo de electroerosión, corte y plegado de chapa, soldadura eléctrica, TIG, MIG/MAG y por puntos, y prototipado rápido (Impresión 3D) en tecnología FDM y Polyjet.

Aplicaciones

Stacks Image 30390
El equipamiento el taller permite la elaboración de piezas tanto metálicas (Acero, Aluminio, Bronce, Cobre, Níquel, etc.) como no metálicas, grafito, cerámica mecanizable, plásticos (Metacrilato, Policarbonato, Teflón, Nylon, ABS, PVC, PEEK, PET, y casi toda clase de plásticos técnicos en general).

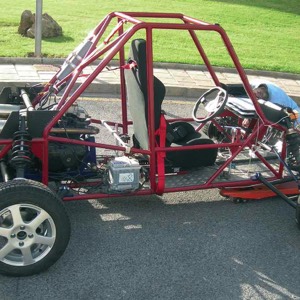

No sólo nos dedicamos al diseño y fabricación de prototipos, sino que podemos fabricar gran cantidad de equipamiento para laboratorios, soportes, adaptadores, infraestructuras, porta muestras, muestras, probetas, equipos de prácticas, etc.

La nueva tecnología de prototipado rápido permite en pocas horas crear piezas de plástico (ABS o resinas acrílicas) que pueden llegar a ser funcionales, dependiendo de sus requerimientos.
  • Stacks Image 32229
  • Stacks Image 32232
  • Stacks Image 32235

Equipamiento

El equipamiento disponible:
  • Stacks Image 32023

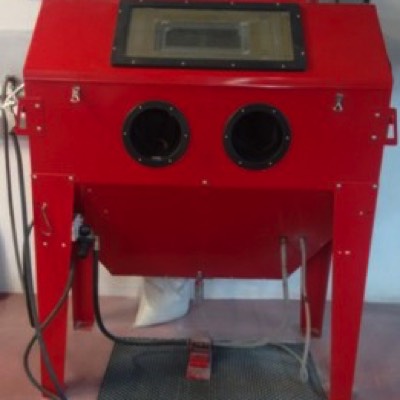

    Powerplus tools SBC 420

    Stacks Image 32028
    Cabina de arenado:

    Capacidad max cabina = 850mm x 560mm 360mm

    Microesferas de vidrio
    Close
  • Stacks Image 32218

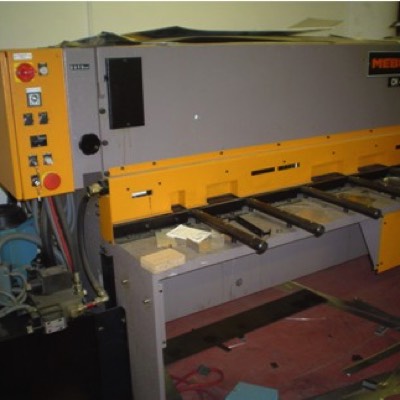

    MEBUSA CH 2104

    Stacks Image 32223
    Plegadora hidráulica:

    Espesor máximo de corte:
    Ac. Inox.:2 mm.
    Acero : 4 mm.
    Aluminio 6 mm.
    Ancho máximo: 2m.
    Corte automático.
    Cuchilla reversible (4 posiciones)
    Close
  • Stacks Image 32268

    ONA COMPACT 2/NC

    Stacks Image 32273
    Electroerosión por penetración:

    Xmax = 300mm. Ymax = 200mm. Zmax = 200mm
    Close
  • Stacks Image 32281

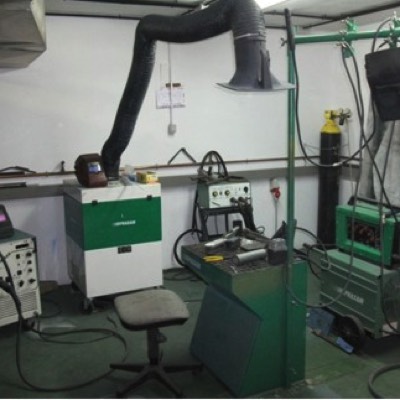

    Equipos de soldadura

    Stacks Image 32286
    Soldadura:

    Arco eléctrico:

    Rectificador PRAXAIR D-245
    Imax = 200 A.
    V = 230/400 V.


    MIG/MAG:

    -PRAXAIR COMPACT 380
    I = 40/380 A.
    V = 230/400 V.

    TIG:

    PRAXAIR Inverter 200 AC/DC Powersinus
    I = 3/230 A.
    v = 230V (AC/DC)

    Por puntos:

    PRAXAIR Resiscar 9
    emax = 2+2 mm.
    V = 230V.
    Pinza Neumática
    Close
  • Stacks Image 32292

    Fresadora CNC Kondia K600

    Stacks Image 32297
    Carrera máx. eje X : 500mm.
    Carrera máx. eje Y : 300mm.
    Carrera máx. eje Z : 150mm.
    3 ejes sincronizados
    Velocidad máxima : 4000 rpm
    CNC FAGOR 8050
    Pinza hidráulica
    Cambio de herramienta neumático
    Close
  • Stacks Image 32313

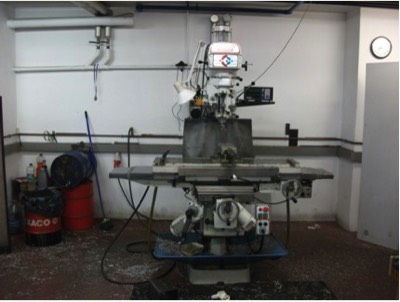

    Fresadora universal Kondia KP90

    Stacks Image 32318
    Carrera máx. eje X : 500mm.
    Carrera máx. eje Y : 300mm.
    Carrera máx. eje Z : 150mm.
    Cabezal punteador
    Dos gamas de velocidad:
    60-500rpm.
    500-4000rpm.
    Close
  • Stacks Image 32326

    Torno paralelo Pinacho S90/200

    Stacks Image 32331
    Plato de Ø3mm. - Ø300mm
    Distancia entre puntos: 1m.
    Lector digital de cotas FAGOR
    Roscado métrico e imperial
    12 velocidades
    min: 40rpm
    Máx: 2200rpm.

    Luneta de Ø10mm. - Ø90 mm.
    Close
  • Stacks Image 32339

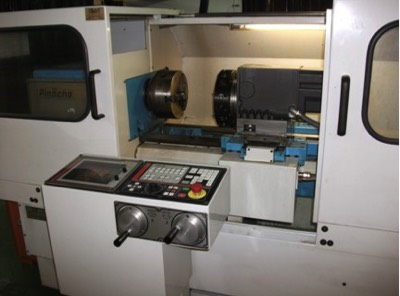

    Torno CNC Pinacho S94C/200

    Stacks Image 32344
    Close
  • Stacks Image 32350

    Taladro de columna ERLO TSAR-32

    Stacks Image 32355
    Carrera vertical 160mm. Velocidades
    Peso máx. en mesa: 180kg.
    Inversor de giro del cabezal
    2 gamas de 4 velocidades
    Vmin : 75 rpm
    Vmáx: 2100 rpm
    3 avances: 0.1, 0.2 y 0.3 mm/min
    Close
  • Stacks Image 32363

    Rectificadora plana GER S40/20

    Stacks Image 32368
    Carrera máxima:
    Xmax = 400 mm.
    Ymax = 200 mm.
    Zmax = 200 mm
    Close
  • Stacks Image 32376

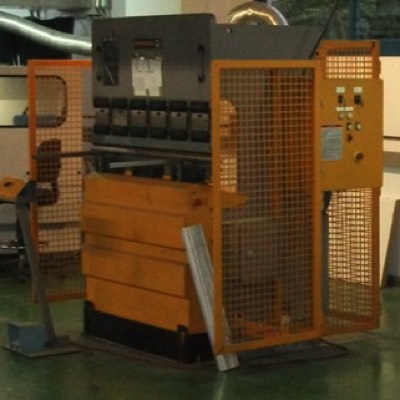

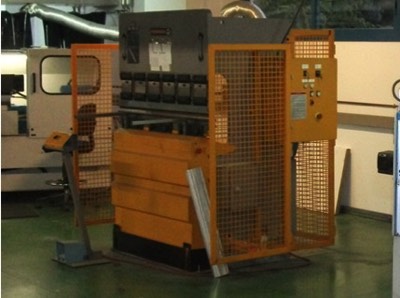

    - Plegadora hidráulica MEBUSA 30-12-A

    Stacks Image 32381
    Ancho máximo: 1,25m.
    Radio interior de plegado: 2 mm.
    Espesor máximo de chapa: 2mm.
    Matriz de 4 posiciones.
    Ángulo de plegado regulable manualmente:
    85º < α < 180º
    Close
  • Stacks Image 32389

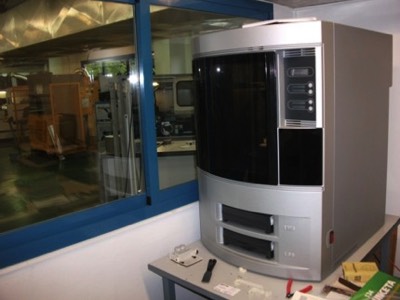

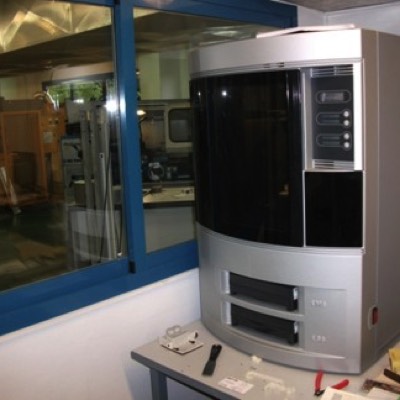

    Prototipado rápido tecnología FDM Stratasys dimensión elite

    Stacks Image 32394
    ABS plus
    Resolución: 0,178mm/0,254mm.
    Pared mínima modelo 0.85mm.
    Close
  • Stacks Image 32400

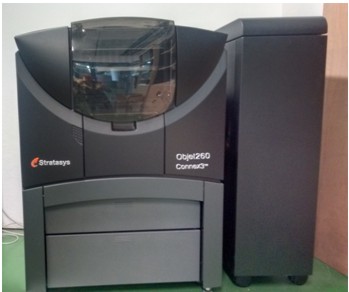

    Tecnología Polyjet Stratasys Object 260 Connex3

    Stacks Image 32405
    Materiales digitales.
    Resolución 16 micras
    Close
  • Stacks Image 32411

    Metalizador (sputtering) QUORUM Q 150 R ES

    Stacks Image 32416
    Sección cuadrada máx: 200x200 mm
    Close
